PEEK（聚醚醚酮）薄膜是一种高性能的特种工程塑料薄膜，以其在极端环境下的卓越稳定性而闻名。作为一种半结晶热塑性塑料，它常被用于替代金属，以满足航空航天、电子电气和医疗等高端领域对轻量化和高可靠性的要求。本文将从核心特性、主要应用、制备工艺以及产品规格四个维度，全面解析这一尖端材料。

一、核心特性

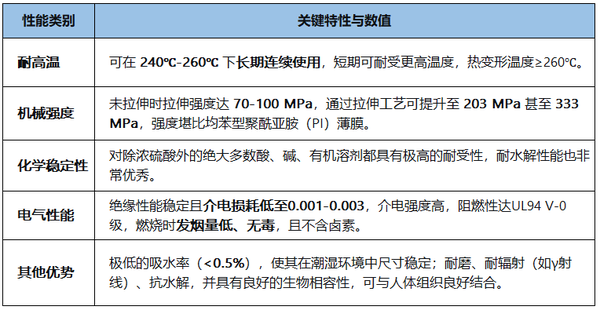

PEEK薄膜集多种优异性能于一身，使其在严苛环境中表现出色。

二、主要应用领域

凭借全面的高性能特性，PEEK薄膜在多个尖端领域扮演着关键角色。

电子与电气

智能手机扬声器振膜：用于制造手机等设备的微型扬声器振膜，能极大降低声音失真。

高性能绝缘：用作电机槽衬、变压器和柔性电路板的绝缘层，保障高压环境下的电气安全。

5G通信：作为5G天线基板、滤波器等组件的介电材料，满足高频通信对低损耗的要求。

航空航天

关键部件：用作飞机内部面板、电线绝缘层以及发动机附近的耐高温衬垫和密封件。

减重替代：利用其轻质高强度的特性，替代金属制造支架等结构件，助力飞行器轻量化。

医疗健康

植入物：用于制造颅骨修复板、骨折固定钉等植入物，因其生物相容性（类似颅骨）、影像兼容性（X射线透明）和可塑性，成为替代钛合金的理想材料。

医疗设备：利用其生物相容性和优异的力学性能，用于制造医疗成像设备和牙科植入物的关键部件。

汽车工业

严苛环境部件：制造轴承、密封件、垫圈等，特别适用于新能源汽车的电机和需要耐化学腐蚀的部件。

电气化组件：用作电动汽车电池的绝缘层，保障高压系统的安全。

工业与新能源

保护与密封：用作高腐蚀性化工设备的密封垫膜，或高温机械设备的耐磨保护层。

能源应用：用于燃料电池和超级电容器的关键部件，以其优异的化学稳定性和电气性能提升系统效率和耐久性。

三、制备工艺

PEEK薄膜的工业化生产，主流方法是熔融挤出法，具体可以分为挤出流延法和挤出吹塑法。此外，为了获得性能更优的薄膜，通常还会进行拉伸和热处理。

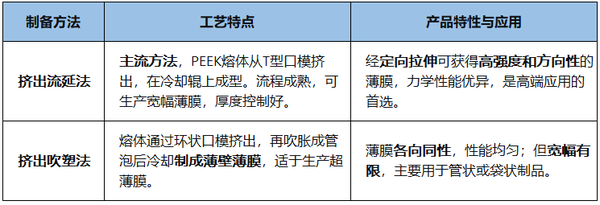

两种主流工业化制备方法

在实际生产中，挤出流延法因其技术成熟度、产品性能和生产效率的优势，占据了主导地位。

关键工艺步骤详解

尽管方法不同，但核心工艺流程是相通的，主要包括以下几个步骤：

1. 原料准备：PEEK树脂需预先在150℃下干燥3-4小时，以去除水分。有时还需添加纳米硫酸钡（含量0.5～3.0%）、碳纳米管或滑石粉等改性剂，以增强薄膜的特定性能。

2. 熔融挤出：将干燥的PEEK颗粒送入挤出机，加热至400℃以上熔融。挤出机螺杆常采用PA或PP薄膜用的结构。为避免熔体分解，需精确控温，暂停时间宜5~10分钟。挤出后，熔体需经过不少于三级过滤网（如20/60/250目）的组合装置，以去除杂质。

3. 成型与冷却：

流延法：熔体经T型口模流出，贴附在冷却辊上快速冷却定型，通过调整挤出量和牵引速度控制厚度。

吹塑法：熔体经环形口模挤出成管坯，吹胀成泡后冷却定型，通过吹胀比控制厚度。

PEEK薄膜的冷却方式直接决定其透明度和结晶度。冷却辊温度低于其玻璃化转变温度（Tg），可制备无定形透明薄膜；若高于170℃，则得到半结晶不透明薄膜。

4. 定向拉伸（核心强化步骤）：

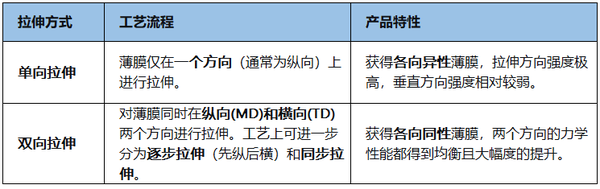

挤出后的薄膜需进行拉伸，这是提高性能的关键。拉伸方式决定了最终薄膜的性能。

5. 热处理定型：拉伸后的薄膜在特定温度下进行热定型，以消除内应力，稳定尺寸，并优化结晶结构以提升性能。

6. 后处理与质检：最后按规格分切，并进行严格的质量检测。有特殊要求（如疏水性）的薄膜，还会进行表面处理。

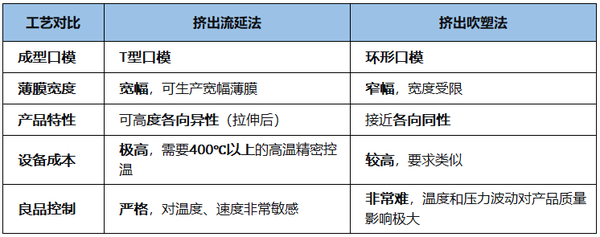

工艺对比

四、主要规格参数

PEEK薄膜的规格体系非常成熟，主要可以从几何尺寸、材料形态、功能型号这几个核心维度来理解。

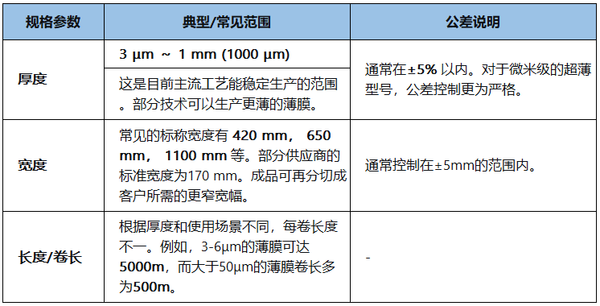

核心几何尺寸

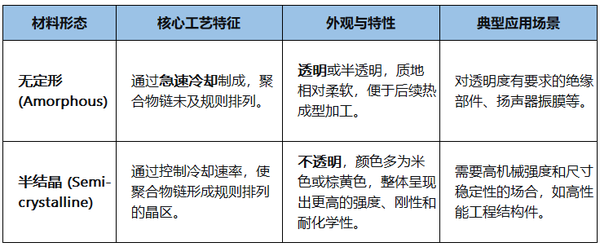

关键材料形态分类

功能型号与等级

主流厂商型号：全球领先的PEEK薄膜制造商都有自己完整的产品系列。例如，威格斯以APTIV™ 系列闻名，其下细分为2000系列（无定型）和2100系列（矿物填充）；赢创的代表产品为VESTAKEEP® 系列；索尔维则有KetaSpire® 系列。

产品等级：从功能上，可分为通用型如 PEEK 4000，以及为特定应用开发的改性型号，如高滑动级 PEEK 4110。特殊领域还存在符合特定标准的高等级产品，如满足ISO 10993标准的植入级 PEEK。

按结晶度分类：PEEK薄膜亦可按其结晶程度来区分。通常分为结晶度低于10%的低结晶型，和结晶度为20-30%的高结晶型，后者通常具有更高的强度和耐热性。

主要性能指标参考

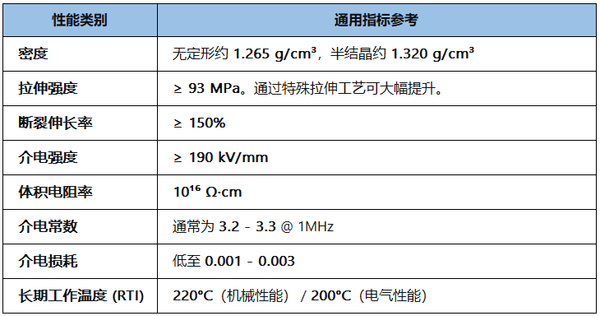

以下是一份以50μm厚度薄膜为例的通用性能指标，具体数值会随工艺、型号和厚度不同而变化：

重要注意事项

性能与规格的关联性：许多性能数据（如介电强度、机械强度）与薄膜厚度直接相关，会因厚度不同而变化。

五、总结

PEEK聚醚醚酮薄膜是一种不折不扣的“以塑代钢”尖端材料。它凭借出色的耐高温性（长期工作温度达240-260℃）、高机械强度（拉伸强度可达70-100 MPa，通过拉伸工艺可超200 MPa）、优异的化学稳定性（耐除浓硫酸外的大多数化学品）以及卓越的电气绝缘性能（介电损耗低至0.001），可在航空航天、电子电气（如5G天线、扬声器振膜）、医疗植入物和汽车工业等极端苛刻环境中稳定服役。

从制备工艺来看，以熔融挤出流延法为主导，结合双向拉伸和热处理等关键步骤，能够制造出从3μm到1mm厚度、无定形或半结晶等多种形态的高性能薄膜。目前，PEEK薄膜的供应链正在逐步成熟，国际巨头（威格斯、索尔维、赢创等）与国内企业（佛山达孚、吉林省聚科高新等）共同推动着这一材料在更多创新应用中的落地。对于寻求解决传统材料在耐热、耐腐蚀、轻量化等方面瓶颈的工程师和产品经理而言，PEEK薄膜无疑提供了高价值的解决方案。
